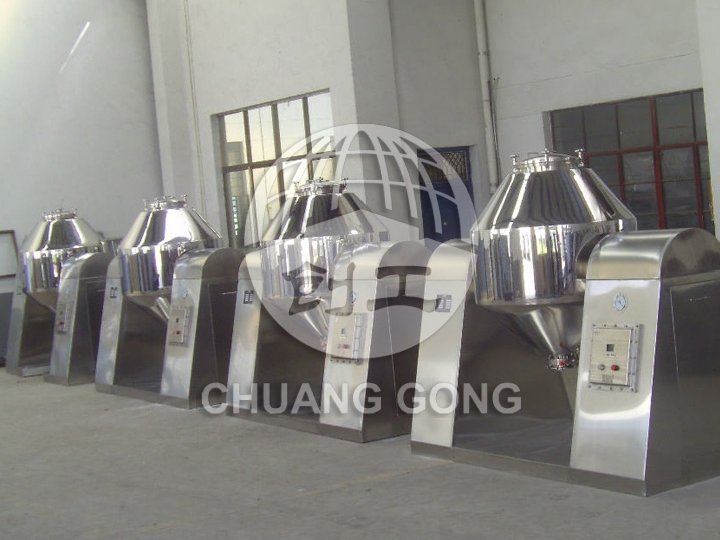

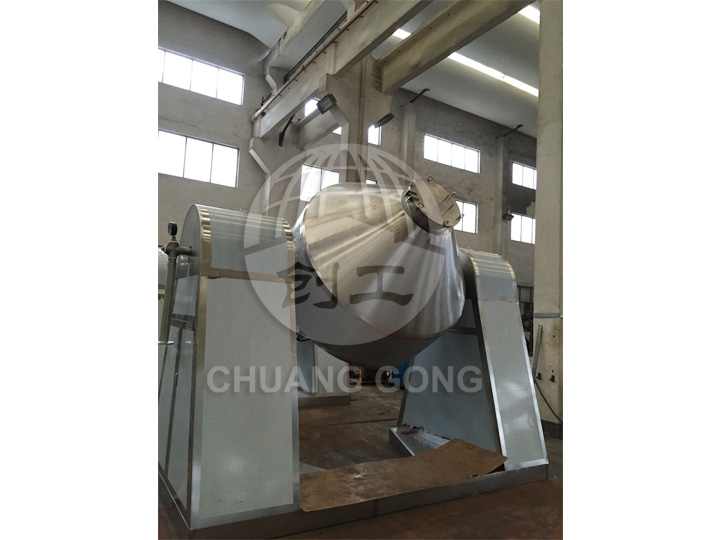

SZG双锥(搪瓷防腐)回转真空干燥机

产品概述:双锥回转真空干燥机是在密闭的夹层中通入热能源(如热水,低压蒸汽或导热油),热量经内壳传给被干燥物料。物料处于真空状态,蒸汽压下降使物料表面的水份(溶剂)达到饱和状态而蒸发了,并由真空泵及时排出回收。物料内部的水份(溶剂)不断地向表面渗透、蒸发、排出三个过程不…

在线咨询

产品概述
   SZG双锥真空干燥机是我厂在结合国内同类产品技术所开发的新一代干燥装置,双锥真空采用皮带--链条两弹性联接方式,因而设备运行平稳。特别设计的工艺,充分体现了两支轴的良好同心,热媒及真空系统均采用可靠的机械密封或旋转接头。在此基础上,我们开发了SZG-A它既可无级调速,又能进行恒温控制。
  作为专业干燥设备制造厂,本厂产品从高温导热油为热媒介质、中温蒸汽及低温热水一应俱全。干燥粘性物料时,本厂将在罐内为您特别设计“抄板”机构或设置滚珠。

工作原理
◎在密闭的夹层中通入热能源(如热水,低压蒸汽或导热油),热量经内壳传给被干燥物料。
◎在动力驱动下,罐体作缓慢旋转,罐内物料不断地混合,从而达到强化干燥的目的。
◎物料处于真空状态,蒸汽压下降使物料表面的水份(溶剂)达到饱和状态而蒸发了,并由真空泵及时排出回收。物料内部的水份(溶剂)不断地向表面渗透、蒸发、排出三个过程不断进行,物料在很短时间内达到干燥目的。
适应物料
   适用化工、制药、食品等行业的粉状、粒状及纤维的 浓缩、混合、干燥及需低温干燥的物料(如生化制品等).更适用于易氧化、易挥发、热敏性、强烈刺激、有毒性物料和不允许破坏结晶体的物料的干燥。

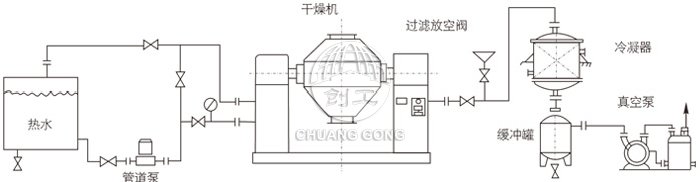

安装示范

双锥回转真空干燥机安装示范
性能特点
◎油加热时.采用自动恒温控制.可以干燥生化制品
◎和矿物原料,温度可在20~160oC之间。
◎热效率高,比一般烘箱提高2倍以上。
◎间接加热.物料不会被污染,符合“GMP”要求。设备维修操作简便,易清洗。
◎推荐的工艺安置示范溶剂回收工艺安置。
结构示意图

双锥回转真空干燥机结构示意图
技术规格

名称/规格 100 350 500 750 1000
罐内容积 100 350 500 750 1000
装料容积 (L) ≤50 ≤175 ≤250 ≤375 ≤500
加热面积 (m2) 1.16 2 2.63 3.5 4.61
转速 (rpm) 4 - 6
电机功率 (kw) 0.75 1.1 1.5 2 3
占地面积长×宽(mm) 2160×800 2260×800 2350×800 2560×1000 2860×1300
回转高度(mm) 1750 2100 2250 2490 2800

罐内设计压 (Mpa)

-0.1-0.15
夹套设计压力 (Mpa) ≤0.3
工作温度 (oC) 罐内≤85 夹套≤140
用冷凝器时,真空泵, 2X-15A 2X-15A 2X-30A 2X-30A 2X-70A
型号,功率 2KW 2KW 3KW 3KW 505KW
不用冷凝器时,真空泵 , SK-0.4 SK-0.8 SK-0.8 SK-2.7B SK-2.7B
型号,功率 1.5KW 2.2KW 2.2KW 4KW 4KW
重量(kg) 800 1100 1200 1500 2800



名称/规格 1500 2000 3500 4500 5000
罐内容积 1500 2000 3500 4500 5000
装料容积 (L) ≤750 ≤1000 ≤1750 ≤2250 ≤2500
加热面积 (m2) 5.58 7.5 11.2 13.1 14.1
转速 (rpm) 4 - 6
电机功率 (kw) 3 4 5.5 7.5 11
占地面积长×宽(mm) 3060×1300 3260×1400 3760×1800 3960×2000 4400×2500
回转高度(mm) 2940 2990 3490 4100 4200

罐内设计压 (Mpa)

-0.1-0.15
夹套设计压力 (Mpa) ≤0.3
工作温度 (oC) -0.1-0.15
用冷凝器时,真空泵, JZJX300-8 JZJX300-4 JZJX600-8 JZJX600-4 JZJX300-4
型号,功率 7KW 9.5KW 11KW 20.5KW 22KW
不用冷凝器时,真空泵 , SK-3 SK-6 SK-6 SK-9 SK-10
型号,功率 5.5KW 11KW 11KW 15KW 18.5KW
重量(kg) 3300 3600 6400 7500 8600

注:对干燥前后容积变化很大的物料,其装料系数可适当加大或缩小。
